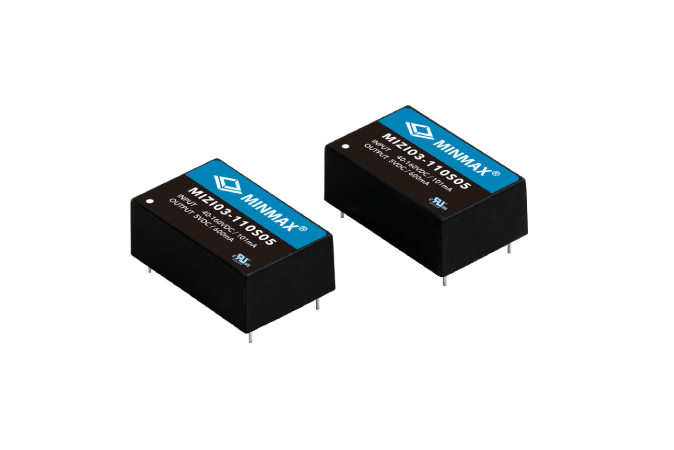

MIZI03 シリーズ
3W DC-DCパワーコンバータ
製品の特徴
  • 業界標準 DIP-24 パッケージ
  • ウルトラワイド入力範囲 9-36VDC, 18-75VDC, 40-160VDC
  • 強化絶縁耐圧 3000VAC
  • 動作周囲温度範囲 -40℃ to +92℃
  • 最低負荷要求なし
  • 入力低電圧/過電流/短絡保護機能
  • EMIエミッションフィルタ内蔵、EN 55032/11 Class A 準拠
  • 耐振動 & 耐衝撃規格 EN 61373に準拠
  • 冷却、乾燥、耐湿試験 IEC/EN 60068-2-1, 2, 30に準拠
  • 鉄道EMC(EMI+EMS)規格 EN 50121-3-2に準拠
  • 鉄道安全規格EN 50155(IEC 60571)認証取得
  • 火災安全性規格EN 45545-2に対応
  • UL/cUL/IEC/EN 62368(60950-1) 認証取得、CEマーキング
製品説明

MINMAXが導入したMIZI03シリーズは、鉄道認証を受けた新しい3Wの絶縁型DC-DCコンバータです。国際標準のDIP-24パッケージを採用し、コンパクトで統合された全体設計で、スペースに制約のある鉄道直流システムに非常に適しています。 MIZI03シリーズには15のモデルがあり、すべて高精度かつ安定した出力電圧を提供します。これは、24(9-36)VDC、48(18-75)VDC、72/110(40-160)VDCのさまざまな入力電圧範囲の直流鉄道システムに適用されます。

鉄道機器全体の安全性の考慮は、すべての設計者にとって最優先事項です。 MIZI03シリーズには、3000VACの高い絶縁電圧と強化された絶縁システムがあり、バックエンドシステムの損傷やオペレーターの傷害を防ぎます。 他の機能には、過電流、欠電圧、ショートサーキット保護、EMI放射EN55032 Class A認証が含まれ、顧客のシステムが内部および外部の干渉を受けるのを抑制し、異常が発生した場合に迅速に保護措置を取ります。 優れた全体的な熱設計により、MIZI03シリーズは出力がフルロードの条件でも-40℃から+80℃の作業温度範囲で動作し、安定した電気性能を維持し、鉄道環境のダイナミックな適応性を確保します。

MIZI03シリーズは、振動および衝撃/衝突試験EN 61373、冷却、乾燥、湿度試験IEC/EN 60068-2-1,2,30、鉄道EMC標準EN 50121-3-2に適合しています。 さらに、鉄道認証EN 50155(IEC 60571)および防火保護試験EN 45545-2をクリアしており、過酷な鉄道アプリケーションの条件での長期かつ安全な運転を目指しています。 私たちはMIZI03シリーズの卓越した品質が鉄道システム、バッテリー駆動の機器、測定機器、および多くの重要なアプリケーションに高度な信頼性の解決策を提供できると確信しています。

製品仕様
Output Voltage Accuracy ±1.0%  max.
Line Regulation ±0.5%  max.
Load Regulation ±1.0%  max.
Ripple & Noise (20MHz) 5V  50mVp-p typ.
 Others  75mVp-p typ.
Efficiency Up to 85%
I/O Isolation Voltage 3000VAC min.  (Reinforced Insulation)
I/O Isolation Capacitance 1500pF typ.
Operating Ambient Temp. Range -40°C to +92°C (See Derating Curve)
Short Circuit Protection Continuous (Auto. Recovery)
Case Material Plastic (UL94V-0 rated)
Railway & Safety Approval UL/cUL/IEC/EN 62368-1(60950-1), CB-Report, EN50155 (IEC60571), CE Marking
Comparison ECAD Model Number Output Power Input Voltage (VDC) Output Voltage (VDC) Output Current (mA) Efficiency Output Regulation I/O Isolation Package Type
